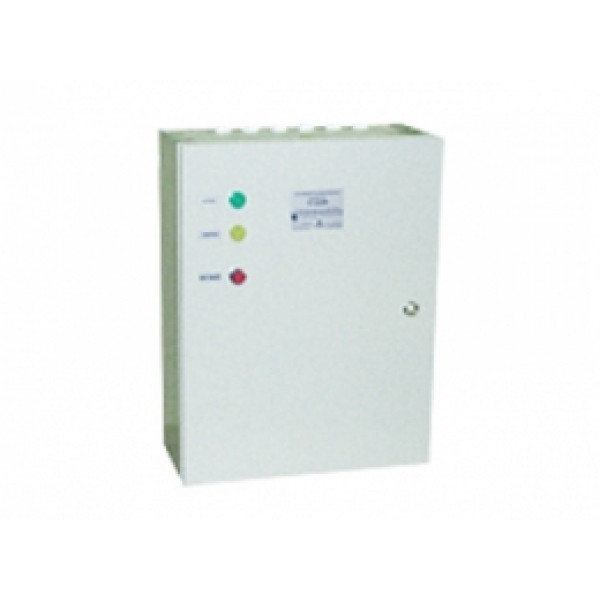

Щиты серии ТР-хххМЩР и ТРТ-хххМЩР с медицинскими трансформаторами и АВР
Щиты серии ТР-хххМЩР и ТРТ-хххМЩР представляют собой готовые решения для организации электроснабжения медицинских помещений. Эти устройства объединяют в единой конструкции:
- Разделительные трансформаторы с системой контроля изоляции.
- Автоматический ввод резерва (АВР).
- Распределительные секции для IT- и TN-S-сетей.
Применение
Щиты предназначены для:
- Электроснабжения потребителей второй группы по ГОСТ Р 50571.28-2006.
- Обеспечения электробезопасности медицинского и промышленного оборудования.
- Преобразования системы электроснабжения в IT-сеть для повышения безопасности в медицинских учреждениях (операционные, реанимационные и т.д.).
Конструкция
Щиты выполнены как универсальные устройства, включающие:
- АВР:
- Подключение двух и более вводов, включая резервные (например, от ДГУ).
- Переключение на резерв при аварии основного ввода в течение 0,5 сек.
- Контроль работы с помощью микропроцессорного блока.
- Распределительные секции:
- TN-S: подключение бытовых и промышленных приборов.
- IT: обеспечение безопасности оборудования и пациентов в медицинских помещениях.
- Медицинские трансформаторы:
- Однофазные (ТР-хххМЩР).
- Трехфазные (ТРТ-хххМЩР).
- Оснащены микропроцессорным контролем изоляции, температуры и нагрузки.
- Индикация работы:
- Система отображения состояния трансформаторов и АВР на лицевой панели.
- Дополнительные функции:
- Возможность интеграции в SCADA-системы (умный дом, больница).
- Посты дистанционного контроля (ПДК) для удаленного мониторинга.
Маркировка и параметры
Маркировка продукции определяется по запросу заказчика и включает:
Однофазные трансформаторы (ТР-хххМЩР):
ТР-хххМЩР-X-Y-V1.V2.V3-Z1.Z2.Z3
Трехфазные трансформаторы (ТРТ-хххМЩР):
ТРТ-хххМЩР-X-Y-V1.V2.V3-Z1.Z2.Z3
Где:
- ххх – мощность трансформатора.
- X – количество вводов АВР.
- Y – количество дифференциальных выключателей.
- V1, V2, V3 – количество автоматов для входных секций (одно-, двух-, трехполюсных).
- Z1, Z2, Z3 – количество автоматов для выходных секций (одно-, двух-, трехполюсных).
Электробезопасность
- Разделительные трансформаторы сертифицированы по ГОСТ Р 50571.28-2006.
- Используются для преобразования сетей в IT-сеть, защищая пациентов и оборудование.
- Поддерживается мониторинг состояния через блок контроля и до 6 ПДК.
Преимущества
- Готовое решение для сложных систем электроснабжения.
- Удобная эксплуатация и индикация работы.
- Универсальность и компактность конструкции.
- Возможность изготовления по индивидуальным требованиям заказчика.
Щиты ЭЩР-ТР
Щиты вводно-распределительные серии ЭЩР-ТР дополняют систему, обеспечивая распределение электроэнергии для разных групп потребителей (Гр.1 и Гр.2 по ГОСТ).
Преимущества ЭЩР-ТР:
- Минимизация нагрузки на аварийные источники питания.
- Разделение вводов и секций по группам для удобства эксплуатации.
- Соответствие строгим нормам электробезопасности медицинских помещений.
Заключение
Щиты серии ТР-хххМЩР и ТРТ-хххМЩР — это универсальное решение для организации электроснабжения медицинских учреждений, обеспечивающее безопасность, надежность и удобство эксплуатации.
