Реле контроля изоляции РТУ-300-15 – надежный контроль утечек тока
Реле контроля изоляции РТУ-300-15 предназначено для обеспечения безопасности электрооборудования, работающего в однофазных и трехфазных электрических сетях. Устройство эффективно контролирует дифференциальный ток утечки, что особенно важно в системах, где отключение питания недопустимо.
Функциональные возможности
Реле выполняет две основные задачи:
- Контроль дифференциального тока утечки в однофазных и трехфазных сетях переменного тока. Это позволяет избежать аварийных ситуаций и предотвратить повреждение оборудования.
- Мониторинг уровня тока утечки в цепях защитного и рабочего заземления. Такой контроль критически важен для обеспечения безопасности персонала и стабильности работы электроустановок.
Комплектация и конструкция

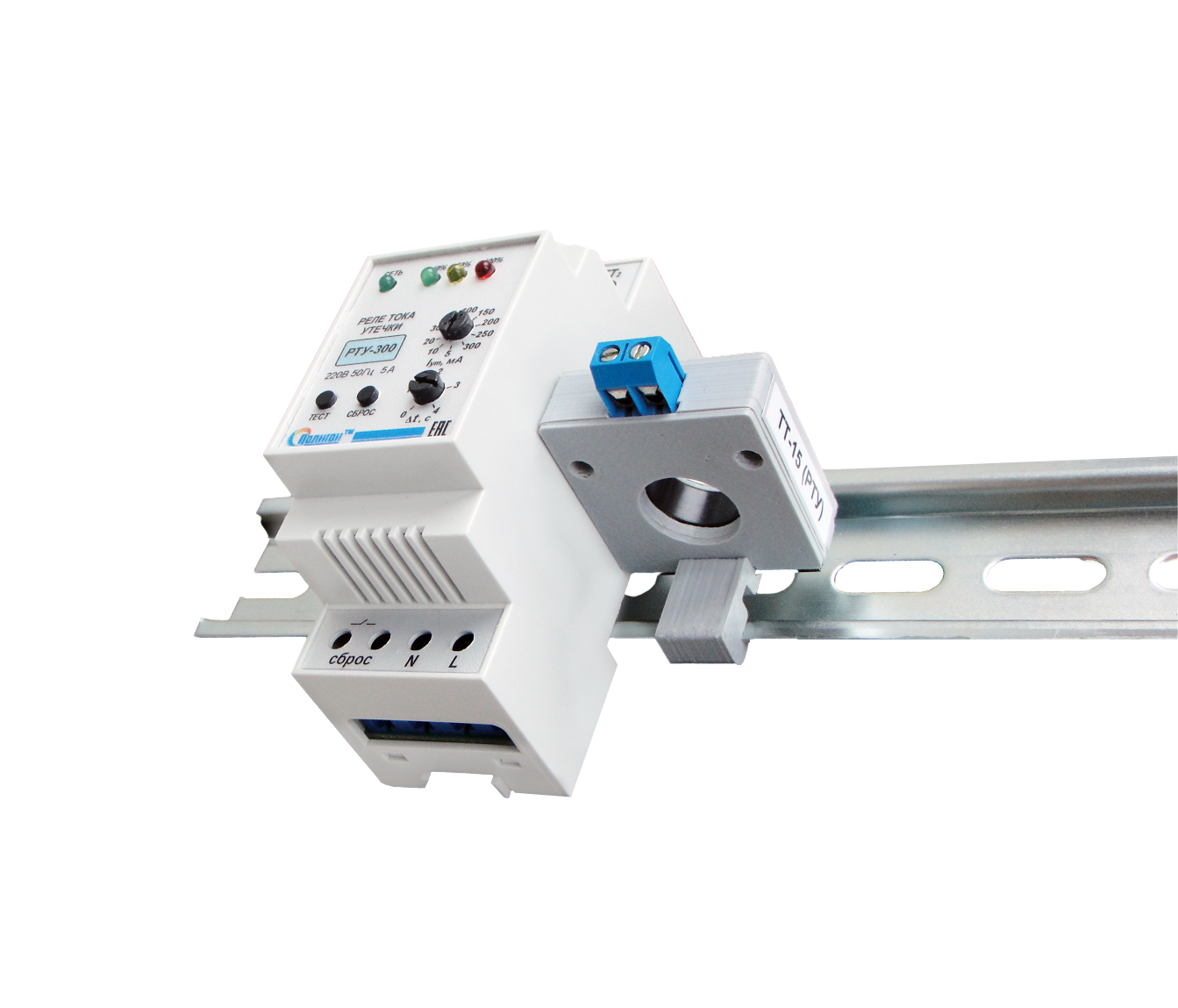

Реле РТУ-300-15 поставляется в комплекте с токовым трансформатором, который обеспечивает точное измерение тока утечки. Дополнительно может использоваться специальная втулка крепления, позволяющая установить трансформатор на токопроводящую шину.
Прибор мы выполнили в удобном корпусе для монтажа на DIN-рейку, что упрощает его установку в распределительных щитах и шкафах автоматики.
Элементы управления и индикация

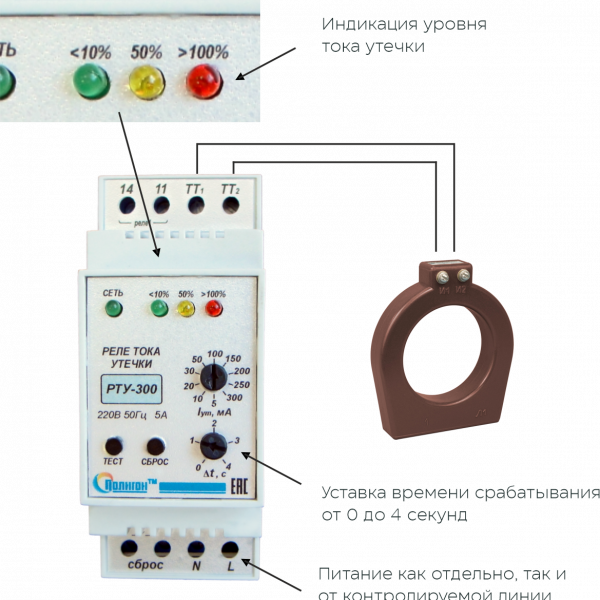

На передней панели реле мы расположили:
- Светодиодные индикаторы «Сеть» – отображают состояние подключения.
- Светодиодная шкала уровня тока утечки – позволяет визуально контролировать параметры системы.
- Переключатель уровня тока утечки – дает возможность гибкой настройки реле.
- Регулятор задержки срабатывания – снижает вероятность ложных срабатываний.
- Кнопки «ТЕСТ» и «СБРОС» – предназначены для проверки работоспособности и возврата устройства в исходное состояние.
Подключение и безопасность
Реле РТУ-300-15 оснащено раздельными контактами для различных подключений:
- «ТТ1» и «ТТ2» – контакты для подключения токового трансформатора.
- «N» и «L» – питание реле от сети.
- Выходные «сухие» контакты реле сигнализации – 14 и 11.
Для повышения безопасности цепи питания, измерения и выходные реле гальванически мы разделили. Это исключает возможность короткого замыкания и повышает надежность работы прибора.
Заключение
Реле контроля изоляции РТУ-300-15 – это современное решение для защиты электрооборудования. Благодаря удобному монтажу, интуитивно понятному управлению и высокой точности измерений, устройство находит применение в промышленности, серверных, медицинском оборудовании и других критически важных объектах.
| Характеристики | |
|---|---|
| Потребляемая мощность, не более | 1 Вт |
| Напряжение питания, В | ~220 +10/-20% В, 50 Гц |
| Максимальный ток, А | не более 32 А |
| Уставка тока утечки | 5, 10, 20, 30, 50, 100, 150, 200, 250, 300 мА |
| Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) | 0-4 с |
| Гистерезис вкл./выкл. сигнализации на пороговых значениях, не более | 5% |
| Коммутируемый ток контакта (АС1 250 В) max | 5 А |
| Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) | М25 |
| Сечение проводов для подключения, мм2 | 0,5...1,5 мм2 |
| Диапазон рабочих температур (без конденсата), °C | -40 … +60 °С |
| Масса, кг | 0,15 кг |
| Габаритные размеры, мм | 35х90х65 мм |
| Гарантия, мес | 24 мес |
