Реле тока утечки РТУ-300-120 – надежный контроль и безопасность
Реле тока утечки РТУ-300-120 предназначено для контроля дифференциального тока утечки в однофазных и трехфазных электрических сетях. Прибор обеспечивает безопасность работы цифрового оборудования, предотвращая аварийные ситуации без необходимости отключения питания.
Основные функции и назначение
Реле РТУ-300-120 выполняет две ключевые задачи:
- Контроль тока утечки в системах питания цифровых устройств, где отключение питания недопустимо.
- Мониторинг утечки тока в цепях защитного и рабочего заземления, обеспечивая надежную работу оборудования.
Комплектация и конструкция

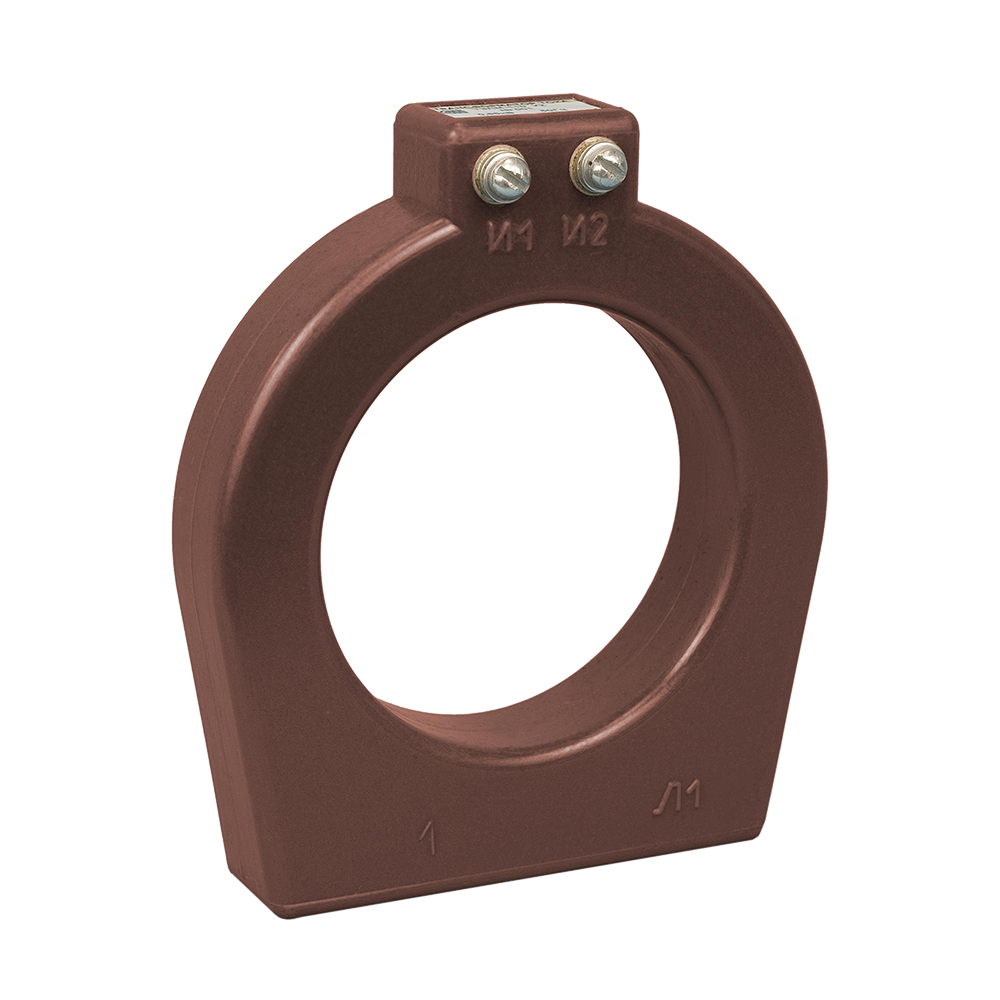

Трансформатор тока
В комплекте с реле поставляется токовый трансформатор с внутренним диаметром 110 мм. Соединение между измерительным модулем и трансформатором рекомендуется выполнять витой парой, что повышает помехоустойчивость системы.

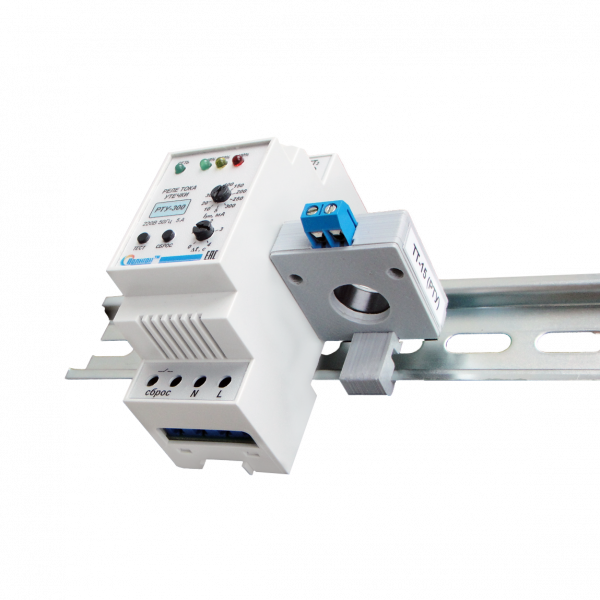

Корпус и монтаж
Реле мы выполнили в корпусе для установки на DIN-рейку, что обеспечивает простоту монтажа в электрические щиты и распределительные шкафы.

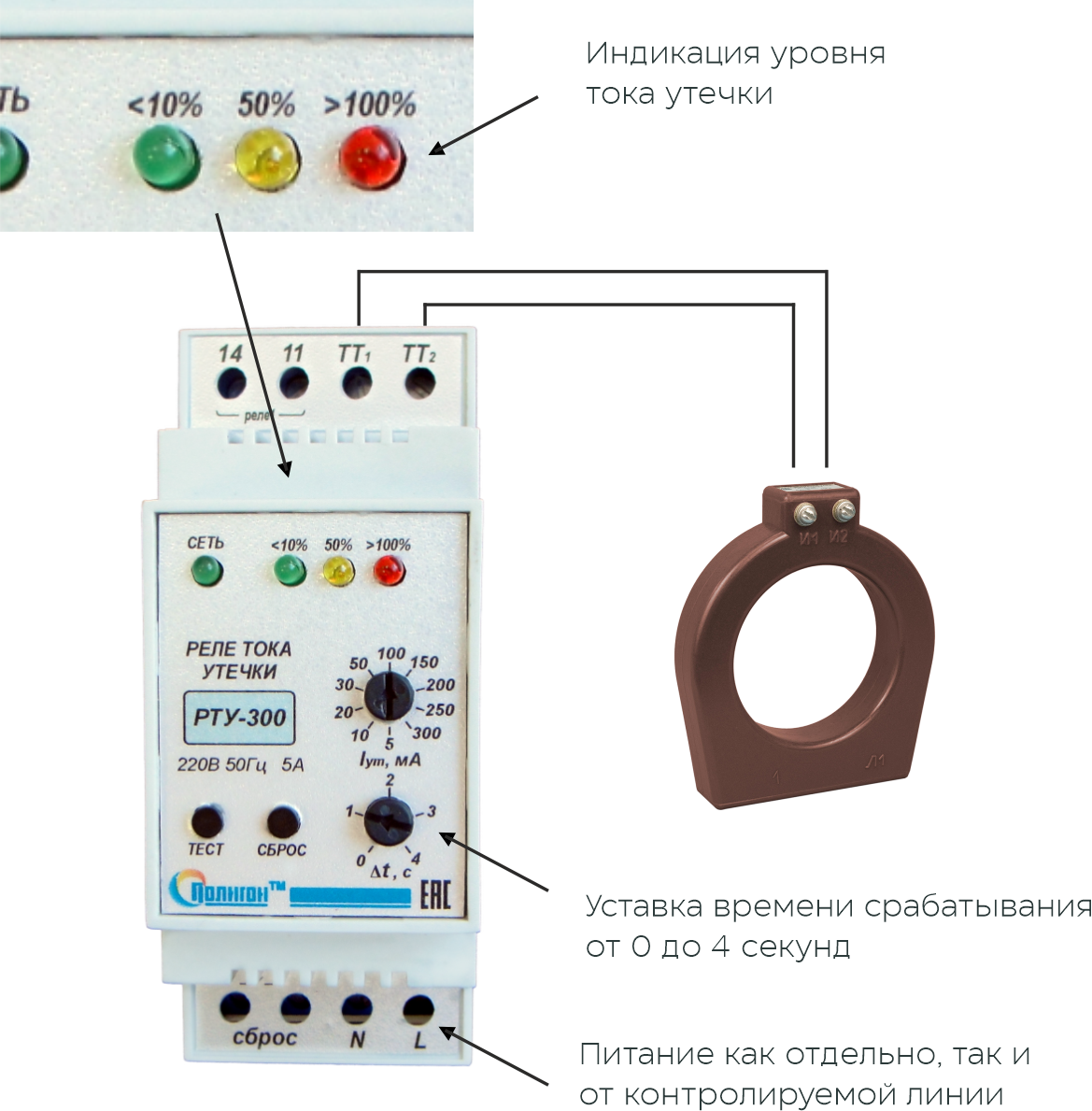

Элементы управления и индикация
На передней панели прибора расположены:
- Светодиодные индикаторы «Сеть» – показывают состояние подключения к сети.
- Шкала уровня тока утечки – визуально отображает значение дифференциального тока.
- Переключатель уровня утечки – позволяет регулировать порог срабатывания устройства.
- Регулятор времени задержки – задает временной интервал перед активацией защитного механизма.
- Кнопка «ТЕСТ» – используется для проверки работоспособности системы.
- Кнопка «СБРОС» – предназначена для сброса аварийных состояний.
Подключение реле тока утечки
Реле оснащено удобными клеммами для подключения:
- ТТ1 и ТТ2 – разъемы для подключения трансформатора тока.
- N и L – контакты питания модуля.
- 14 и 11 – «сухие» контакты для релейного сигнала.
Все цепи питания, измерения и выходные контакты мы разделили гальванически, что повышает безопасность работы оборудования.
Заключение
Реле тока утечки РТУ-300-120 – надежное решение для контроля дифференциального тока утечки в ответственных системах электроснабжения. Благодаря гибким настройкам, качественной индикации и высокой точности измерений, прибор идеально подходит для применения в промышленных объектах, автоматизированных системах и электрощитах цифрового оборудования.
| Характеристики | |
|---|---|
| Потребляемая мощность, не более | 1 Вт |
| Напряжение питания, В | ~220 +10/-20% В, 50 Гц |
| Максимальный ток, А | не более 200 А |
| Временная задержка на вкл. сигнализации при превышении уставки тока утечки (регулир.) | 0-4 с |
| Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) | 30, 50, 75, 100, 125, 150, 175, 200, 250, 300 мА |
| Гистерезис включения/включения сигнализации на пороговых значениях, не более | 5 % |
| Коммутируемый ток контакта (АС1 250 В) max | 5 А |
| Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) | М25 |
| Сечение проводов для подключения, мм2 | 0,5...1,5 мм2 |
| Диапазон рабочих температур (без конденсата), °C | -35 … +60 °С |
| Масса, кг | 0,15 кг |
| Габаритные размеры, мм | 35х90х65 мм |
| Гарантия, мес | 24 |
