Потребляемая мощность, не более |
5 Вт | |
|
Номинальное напряжение, В, Гц |
220/380 В; 50 Гц | |
|
Диапазон установки значения максимального фазного напряжения выключения «U, В» |
230-270 В | |
|
Минимальная длительность импульса тока перегрузки |
5 мс | |
|
Диапазон изменения кратности тока |
2…10 | |
|
Первичный ток трансформатора тока |
5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500 А | |
|
Максимальный (кратковременный) измеряемый ток на входах ТТ1-ТТ3, не более |
7,5 А | |
|
Номинальный измеряемый ток на входах ТТ1-ТТ3 (вторичный ток трансформатора тока) |
5 А | |
|
Время отключения реле Р1 при повышении напряжения больше установленного значения, не более |
0,02 с | |
|
Временная задержка выключения реле Р2 при превышении номинального тока (соответствует характеристике срабатывания) |
В зависимости от установленного значения кратности тока | |
|
Временная задержка включения внутреннего реле Р1 при нормализации напряжения |
0-10 с | |
|
Временная задержка отключения реле при пропадании фазы |
0,1-0,2 с | |
|
Гистерезис нижнего порога «ΔUн» min/max |
min 5 В; max 20 В | |
|
Гистерезис верхнего порога |
3 В | |
|
Коммутируемый ток контакта (АС1 250 В) max |
10 А | |
|
Диапазон верхнего порога напряжения отключения (фазного) «<Uв, В» |
230…270 В | |
|
Диапазон нижнего порога напряжения отключения (фазного) «>Uн, В» |
150…210 В | |
|
Перекос фаз «Uв-Uн» min/max |
10…100 В | |
|
Задержка на отключение реле при выходе за верхний порог напряжения |
min 0 c; max 3 с | |
|
Задержка на отключение реле при выходе напряжения за нижний порог «t(откл), c» min/max |
min 0 с; max 10 с | |
|
Сечение проводов для подключения, мм2 |
не менее 1,5 мм2 | |
|
Температура эксплуатации, ˚С |
-40…+45 °C | |
|
Масса, кг |
0,35 кг | |
|
Габаритные размеры, мм |
71х90х60 мм | |
|
Гарантия, мес |
24 мес |

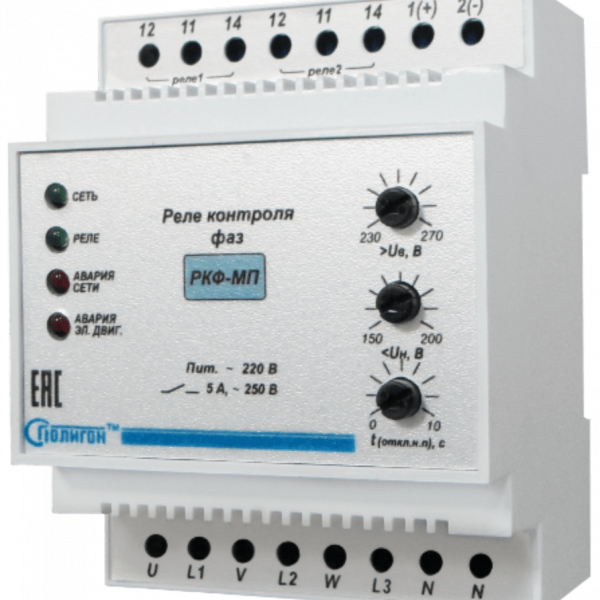

Реле напряжения трехфазное РКФ-МП
7716,00 ₽

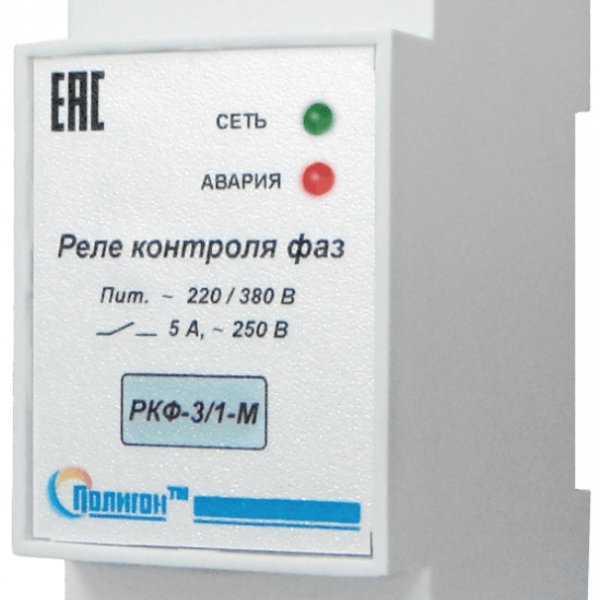

Реле напряжения трехфазное РКФ-3/1-М
