Цифровой вольтметр V-03 (DC) – точность и удобство измерений
Вольтметр цифровой V-03 (DC) предназначен для измерения напряжения в однофазных цепях переменного и постоянного тока. Прибор поддерживает работу с частотой 50 Гц, обеспечивая точные и стабильные показания.
Конструкция и особенности
Этот цифровой вольтметр мы выполнили в корпусе для установки на DIN-рейку, что делает его удобным для размещения в распределительных щитах и электротехнических шкафах.

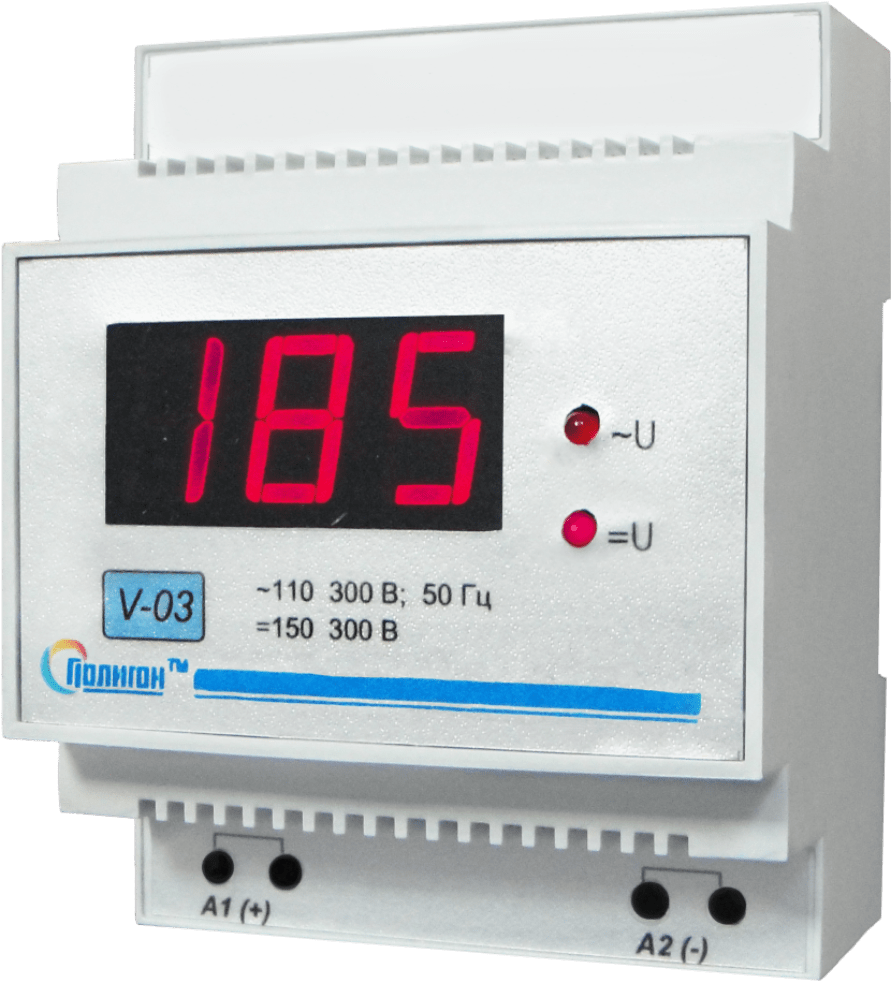

На передней панели прибора расположены:
- Цифровой индикатор для отображения измеренных значений.
- Светодиодные индикаторы «=U» и «~U», которые показывают, в каком режиме работает вольтметр – измерение постоянного или переменного напряжения.
- Кнопки управления, позволяющие переключать измеряемое напряжение между фазами.
Подключение и питание
Вольтметр получает питание непосредственно от контролируемой сети, что исключает необходимость в дополнительном источнике питания.
В нижней части корпуса мы расположили клеммные колодки, которые обеспечивают удобное подключение устройства к сети и измеряемым цепям.
Функциональные возможности
1. Измерение напряжения в однофазных и трёхфазных цепях
Прибор позволяет измерять напряжение не только в однофазных, но и в трёхфазных цепях, что делает его универсальным решением для различных объектов.
2. Удобное переключение между фазами

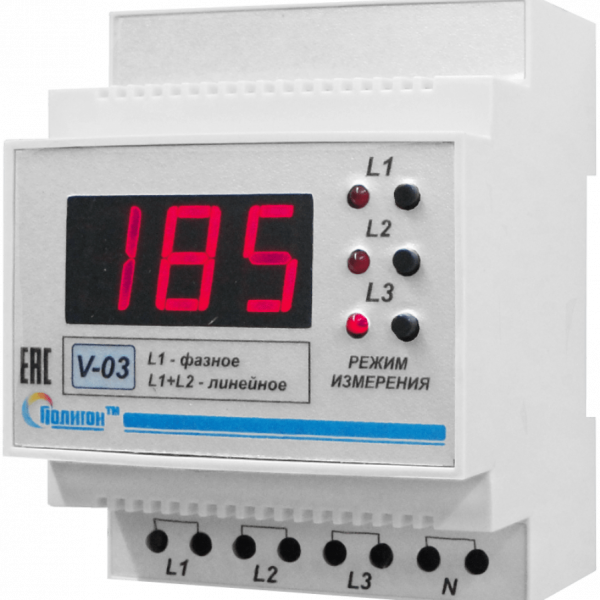

Для выбора измеряемого напряжения мы предусмотрели переключатели в виде кнопок. Если необходимо измерить линейное напряжение между двумя фазами, достаточно одновременно нажать две кнопки.
3. Высокая точность и надёжность
Прибор обеспечивает точные измерения, что позволяет эффективно контролировать параметры сети. Надёжная конструкция гарантирует стабильную работу даже при длительной эксплуатации.
Преимущества цифрового вольтметра V-03 (DC)
- Компактность и удобство монтажа – установка на стандартную DIN-рейку позволяет легко интегрировать прибор в электротехнические системы.
- Универсальность – подходит для измерений в однофазных и трёхфазных цепях.
- Простота использования – кнопочное управление и наглядный цифровой дисплей делают процесс измерений быстрым и удобным.
- Надёжность – прибор рассчитан на длительную эксплуатацию и защищён от внешних воздействий.
- Гарантия 2 года, что подтверждает высокое качество устройства.
Заключение
Цифровой вольтметр V-03 (DC) – это надёжный, точный и удобный прибор для измерения напряжения в электрических цепях. Благодаря компактному корпусу для установки на DIN-рейку, простому управлению и высокой точности измерений, этот прибор станет отличным решением для электрощитовых, промышленных объектов и автоматизированных систем контроля напряжения.
| Характеристики | |
|---|---|
| Потребляемая мощность, не более | 5 Вт |
| Напряжение питания, В | Контролируемая сеть |
| Количество фаз | 1-фазный |
| Диапазон измерений постоянного напряжения | 150...300 В |
| Диапазон измерений переменного напряжения | 110...300 В; 50 Гц |
| Метод измерения | Среднеквадратичный |
| Класс точности | 1,0 |
| Время обновления показаний | 0,36 с |
| Род тока | постоянный и переменный |
| Сечение проводов для подключения, мм2 | 0,5...1,5 мм2 |
| Температура эксплуатации, ˚С | -40…+45 °С |
| Масса, кг | 0,2 кг |
| Габаритные размеры, мм | 71х90х60 мм |
| Гарантия, мес | 24 мес |
