Цифровой вольтметр V-03 – точность и удобство измерений
Вольтметр цифровой V-03 предназначен для измерения напряжения в однофазных и трехфазных электрических цепях переменного тока. Прибор поддерживает частоту 50 Гц и оснащен удобными переключателями, позволяющими выбирать измеряемое напряжение по фазам.
Основные характеристики и преимущества
- Измерение в однофазных и трехфазных сетях – прибор фиксирует напряжение на фазах и позволяет определить линейное напряжение между ними.
- Удобное переключение между фазами – управление осуществляется кнопками на передней панели. Одновременное нажатие двух кнопок позволяет измерить линейное напряжение.
- Компактный корпус для установки на DIN-рейку – устройство легко монтируется в стандартные электрощиты.
- Надежность и защита – соответствует требованиям ГОСТ Р 51318.14.1-99 по электромагнитной совместимости.
- Гарантийный срок – 2 года, что подтверждает качество прибора.
Конструкция и элементы управления
Корпус и интерфейс
Цифровой вольтметр V-03 выполнен в DIN-рейке формате, что облегчает его установку в электрощитах и распределительных шкафах.

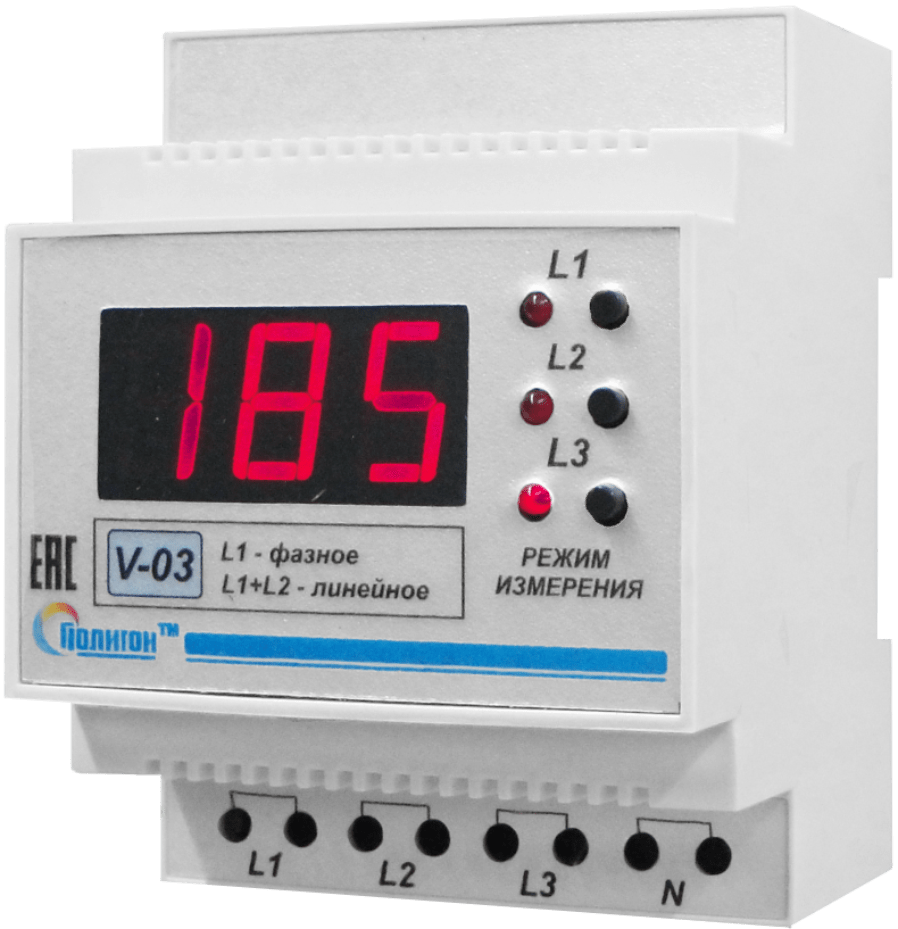

На передней панели прибора расположены:
- Цифровой индикатор, отображающий измеренные значения.
- Светодиодные индикаторы L1, L2, L3, указывающие текущую фазу измерения.
- Кнопки управления, позволяющие быстро переключать измеряемые параметры.
В нижней части корпуса находятся клеммные колодки, обеспечивающие удобное подключение к сети.
Подготовка к эксплуатации
Перед началом работы необходимо:
- Ознакомиться с инструкцией по эксплуатации вольтметра.
- Установить прибор в электрощите, зафиксировав его на DIN-рейке.
- Подключить к сети в соответствии с маркировкой:
- В однофазной сети: L1 – фаза, N – нейтраль.
- В трехфазной сети: L1, L2, L3 – контролируемые фазы, N – нейтраль.
- Использовать провода сечением от 0,5 до 1,5 мм².
Эксплуатация и функциональность
В процессе работы цифровой вольтметр V-03 обеспечивает точное измерение напряжения и удобное управление с помощью кнопок выбора фаз. Яркий дисплей и светодиодные индикаторы позволяют легко считывать значения даже при плохом освещении.
Заключение
Цифровой вольтметр V-03 – это надежное решение для контроля напряжения в электроустановках. Благодаря простоте монтажа, точности измерений и надежности конструкции, прибор идеально подходит для использования в электрических щитах, промышленных объектах и автоматизированных системах контроля напряжения.
| Характеристики | |
|---|---|
| Потребляемая мощность, не более | 8 Вт |
| Напряжение питания, В | Контролируемая сеть |
| Количество фаз | 3-фазный |
| Диапазон измерений фазного напряжения | 30...300 В |
| Диапазон измерений линейного напряжения | 52...520 В |
| Метод измерения | Среднеквадратичный |
| Класс точности | 1,0 |
| Время обновления показаний | 0,36 с |
| Род тока | переменный |
| Сечение проводов для подключения, мм2 | 0,5...1,5 мм2 |
| Температура эксплуатации, ˚С | -40…+45 °С |
| Масса, кг | 0,2 кг |
| Габаритные размеры, мм | 71х90х60 мм |
| Гарантия, мес | 24 мес |
