Блок реле контроля фаз предназначен для автоматического подключения трехфазной нагрузки к выходам трехфазного стабилизатора. Подходит для всех типов стабилизаторов.
Класс защиты – I, ЭМС по ГОСТ Р 5000009 – 92.
Климатическое исполнение УХЛ 4.2.
Обеспечивает
РКФ обеспечивает отключение нагрузок, когда пропадает одна из фаз, во избежание наиболее серьезных аварий.
Соответствие РКФ модельному ряду стабилизаторов Сатурн и Каскад

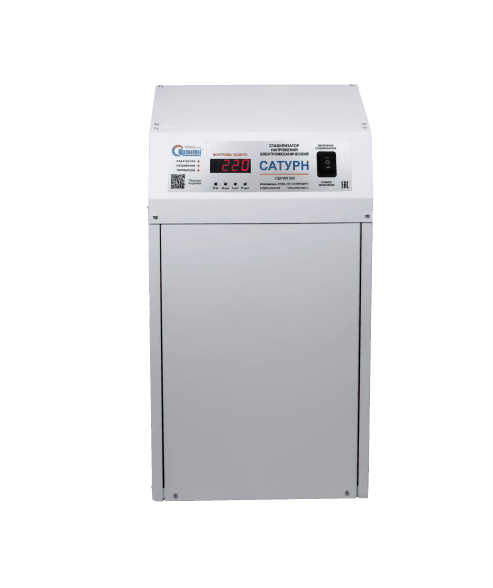

Применяется со стабилизаторами Сатурн СНЭ-Т-120.
Конструкция системы
Блок коммутации выполнен в корпусе для настенной установки.
Под передней дверцей блока находятся:
Клеммы для подключения входной сети и нагрузки;
Магнитный пускатель;
Блок реле контроля фаз РКФ-3/1-М1;
Модуль варисторный трехфазный МВТ-470.
В нижней части блока находится фланец для подводящих кабелей.
ВНИМАНИЕ!
Для потребителей, у которых трёхфазная нагрузка состоит из нескольких однофазных, и отключение одной из фаз не приводит к аварии нагрузки — блок РКФ не требуется.
Для таких потребителей защита по фазам осуществляется раздельно.
Способ установки настенный
Номинальное входное напряжение, В, Гц 380/220; 50
Коммутируемый ток (АС3 250 В) 200 А
Регулируемый верхний порог напряжения отключения нагрузки 242 В
Регулируемый нижний порог напряжения отключения нагрузки 176 В
Соответствие РКФ мощности стабилизатора до 120 кВА
Соответствие модельному ряду стабилизаторов Сатурн и Каскад СНЭ-Т-120
Масса, кг 20
Габаритные размеры, мм 380х600х210
