Цифровой амперметр А-05 – точность измерений и удобство монтажа
Амперметр цифровой А-05 предназначен для измерения силы тока в цепях переменного тока с частотой 50 Гц. Он используется в промышленных установках, электротехническом оборудовании и автоматизированных системах управления. Прибор поддерживает работу с различными трансформаторами тока, имеющими вторичную обмотку с током 5 А, что делает его универсальным для множества задач.
Конструкция и особенности прибора
Компактный корпус и удобный монтаж
Амперметр цифровой А-05 мы выполнили в компактном корпусе, предназначенном для установки на стандартную DIN-рейку. Такой формат позволяет легко интегрировать устройство в электрические шкафы, обеспечивая надежную фиксацию и удобное подключение.
Функциональные элементы

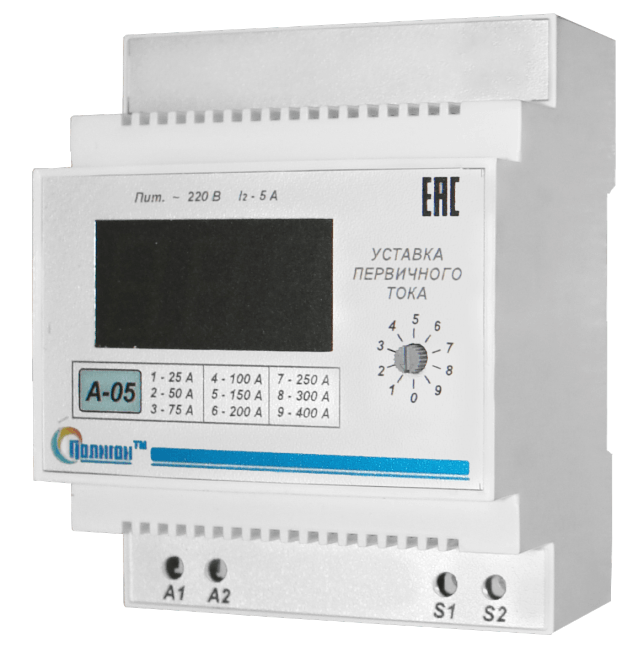

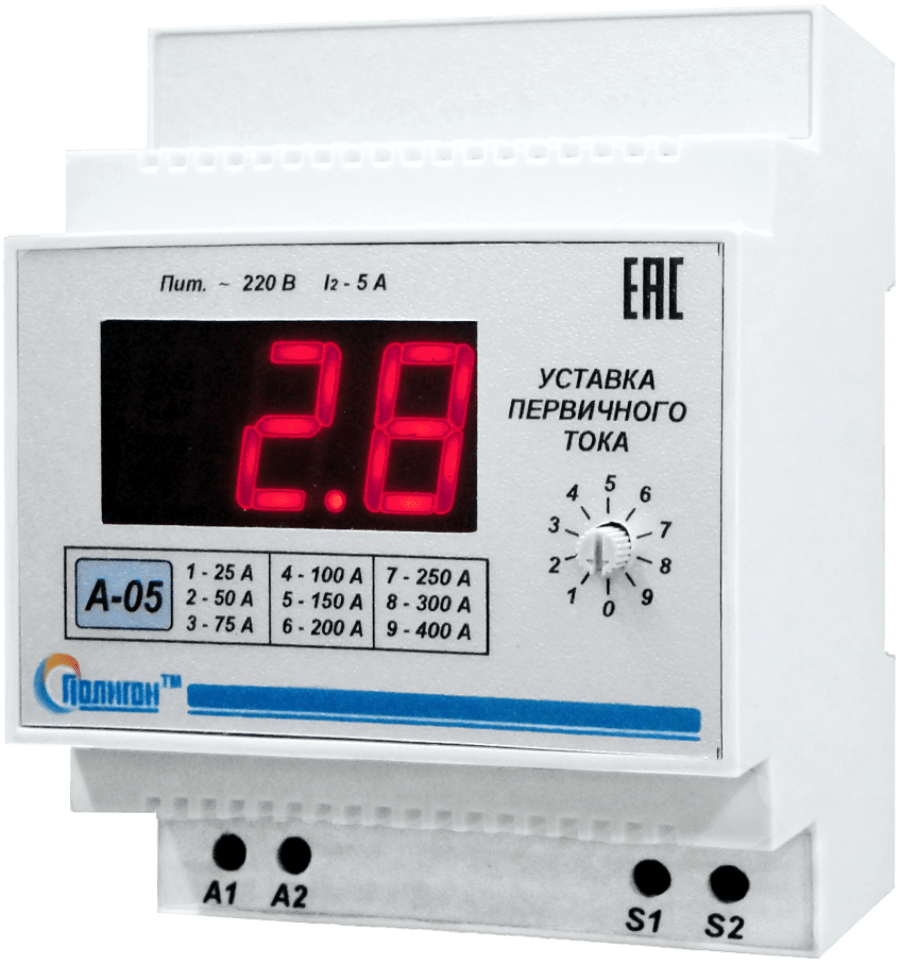

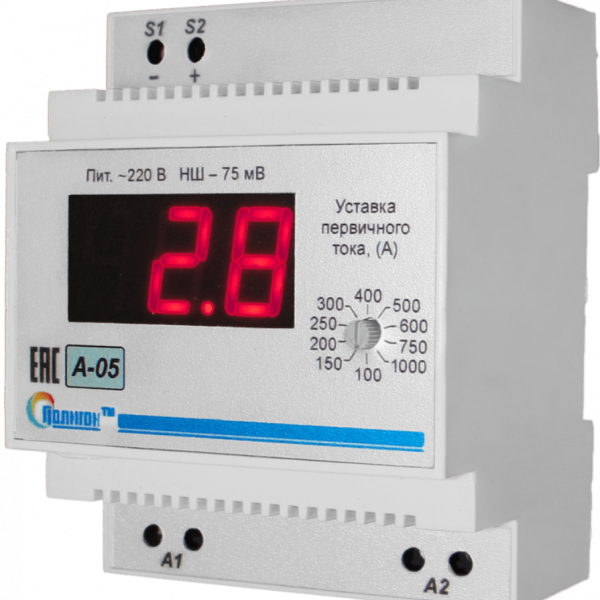

На передней панели устройства расположены:
- Цифровой индикатор, отображающий измеряемые параметры в удобном формате.
- Ручка переключателя «УСТАВКА ПЕРВИЧНОГО ТОКА», позволяющая выбирать необходимый диапазон измерений.
В нижней части корпуса находятся клеммные колодки, предназначенные для подключения амперметра к контролируемой сети и вторичной обмотке трансформатора тока.
Цепи питания и измерения в устройстве гальванически разделены, что повышает уровень безопасности и защищает оборудование от помех.
Преимущества цифровых амперметров на DIN-рейке
Высокая точность измерений
Цифровые амперметры, такие как А-05, обеспечивают высокую точность измерений, что позволяет оперативно контролировать силу тока в электрических цепях. Это особенно важно для обеспечения безопасности электрооборудования и предотвращения перегрузок.
Удобство эксплуатации
Благодаря яркому цифровому дисплею, данные отображаются четко и разборчиво. Это делает прибор удобным в использовании даже в условиях низкой освещенности.
Надежность и долговечность
Корпус амперметра устойчив к внешним воздействиям, а качественные электронные компоненты обеспечивают долговечную и стабильную работу прибора в различных условиях эксплуатации.
Широкая сфера применения
Цифровой амперметр А-05 и аналогичные устройства находят применение в самых разных отраслях, включая:
- Промышленное производство – для контроля токовых нагрузок в электросетях.
- Автоматизированные системы управления – для мониторинга и регулирования параметров электрических цепей.
- Строительные объекты – в электрощитах и распределительных панелях.
- Электротехнические лаборатории – для точных измерений в процессе тестирования оборудования.
Заключение
Амперметр цифровой А-05 – это современный измерительный прибор, обеспечивающий точные и надежные измерения силы тока. Простая установка на DIN-рейку, удобный цифровой дисплей и широкие возможности подключения делают его незаменимым инструментом в системах контроля и управления электрическими цепями.
| Характеристики | |
|---|---|
| Потребляемая мощность, не более | 10 Вт |
| Напряжение питания, В | 220±10% В; 50 Гц |
| Количество фаз | 1-фазный |
| Диапазон измерений (в зависимости от подключаемого трансформатора тока) | 0…400 А |
| Номиналы первичного тока подключаемых трансформаторов | 25; 50; 75; 100; 150; 200; 250; 300; 400 А |
| Номинальный вторичный ток | 5 А |
| Максимальный (кратковременный) ток, не более | 4хIном А |
| Метод измерения | среднеквадратичный |
| Класс точности | 1,0 |
| Время обновления показаний | 0,36 с |
| Род тока | переменный |
| Сечение проводов для подключения, мм2 | 1,0...1,5 мм2 |
| Температура эксплуатации, ˚С | -40…+45 °С |
| Масса, кг | 0,2 кг |
| Габаритные размеры, мм | 71х90х60 мм |
| Гарантия, мес | 24 мес |
