Условное обозначение настенных консолей серии ОЗОН для заказа

МК-НД-АААА где:

• НО – двухрядная настенная консоль;
• НД – двухрядная настенная консоль;
• АААА – размер консоли. Для 800мм и свыше – «800», для 1200мм и свыше – «1200», для 1600мм и свыше – «1600» , для 2000мм и свыше – «2000»;
• С1 – внутренний заводской индекс наличия одного светильника;
• С2 – внутренний заводской индекс наличия двух светильников;
• Т – внутренний заводской индекс наличия трех рядов;
• Т2 – внутренний заводской индекс наличия четырех рядов.

Основными документами, регламентирующими применение медицинских консолей, являются:

• ГОСТ Р 50444-92 (р.р. 3,4) «Приборы, аппараты и оборудование медицинские. Общие технические условия»,
• ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности»
• СП 000.13330.2014 “Здания и помещения медицинских организаций. Правила проектирования”.

Газовая секция консоли медицинской консоли состоит из нескольких быстроразъемных газовых клапанов.

Это могут быть клапаны:

• кислород DIN 13260-2;
• сжатый воздух DIN 13260-2;
• вакуум DIN 13260-2;
• закись азота DIN 13260-2;
• углекислый газ DIN 13260-2;
• устройство для отвода наркотических газов эжекционное;
• клапан для отвода медицинских газов активный AGSS;
• клапан для отвода медицинских газов пассивный AGSS;
• клапан привода пневмоинструмента двухконтурный (air motor).
• контрольные манометры давления в газовых магистралях.
• аварийные вентили перекрытия магистралей.

Каждый газовый клапан оснащён уникальным фланцем-ключом, который гарантирует защиту от ошибочного подключения оборудования, предназначенного для другого типа газа.

Конструкция клапана включает две основные части:

• Латунное основание, которое обеспечивает подвод газа, его включение и отключение.
• Замковую часть, предназначенную для надежной фиксации углового штекера.

Такая конструкция обеспечивает безопасную и стабильную работу оборудования.

Быстроразъемный газовый клапан может быть дополнительно оборудован встроенным обратным клапаном. Этот элемент размещается в латунном основании и обеспечивает герметичность магистрали при демонтаже замковой части.

Благодаря обратному клапану сервисное обслуживание можно проводить без необходимости отключения магистрали в поэтажной газовой консоли (КОК) и перемещения пациентов с подключенным оборудованием в другие отделения.

Штекер газового клапана может быть дополнительно оснащён поворотной секцией, предотвращающей перегибы газовых шлангов оборудования. Такой вариант штекера называется поворотным.

Подключение штекера к быстроразъемному газовому клапану выполняется в два этапа:

1. Первый этап: Штекер вставляется в клапан до первого щелчка, переходя в состояние готовности. На этом этапе он фиксируется в клапане, но подача газа не осуществляется.
2. Второй этап: Штекер продвигается до второго щелчка, что переводит его в рабочее состояние. При этом открывается запорный элемент клапана, и штекер подключается к газовой магистрали.

Методы подключения газовой магистрали к клапану

Существует два способа подсоединения подводящей газовой магистрали к клапану: цанговый зажим и пайка.

1. Цанговый зажим:
   Медная трубка магистрали (внутренний диаметр — 6 мм, внешний — 8 мм) закрепляется в цанговом зажиме на основании клапана.
2. Пайка:
   Газовая магистраль подсоединяется к патрубку основания клапана методом пайки.

Рекомендации по выбору метода

При соблюдении правил монтажа оба способа обеспечивают качественное соединение и сопоставимы по скорости выполнения работ. Однако пайка считается более предпочтительным методом по следующим причинам:

• Герметичность паяного соединения обеспечивается легче, чем цангового.
• Механическая прочность соединения выше при пайке.
• Контроль качества паяного соединения выполняется проще.
• Конструкция латунного основания клапана под пайку является технически менее сложной.
• Затраты на оборудование для пайки, припой и обучение минимальны в сравнении с общей стоимостью монтажа.

Дополнительные опции газовых систем

В газовую секцию консоли при необходимости можно установить манометры для отображения давления. Однако более эффективным решением будет размещение таких устройств в поэтажных газовых коробках или в составе отдельного блока контрольно-отключающей арматуры. В этих случаях рекомендуется использовать системы с сигнализацией выхода давления за установленные пределы, такие как контрольно-сигнальные панели ЭЩР-КПМ.

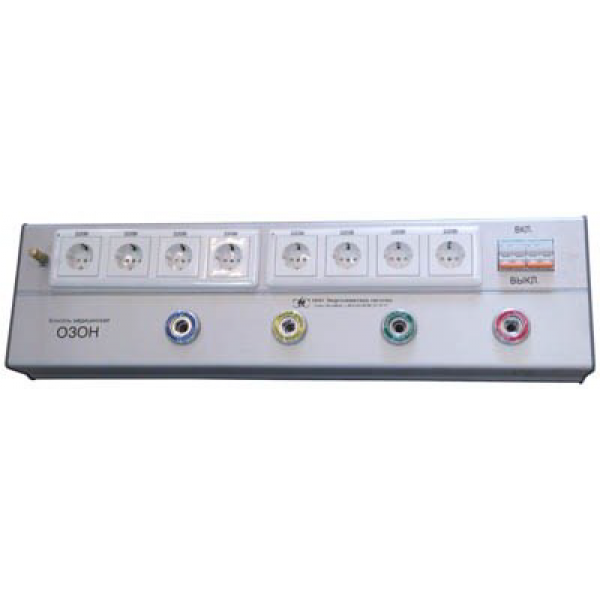

Электрическая секция медицинской консоли

Электрическая секция медицинской консоли включает следующие компоненты:

• Группы однофазных розеток для подключения медицинского оборудования.
• Двухполюсные автоматические выключатели, по одному на каждую группу розеток, обычно номиналом 10А или 16А.
• Светодиодные лампы-индикаторы наличия питания, по одной на каждую группу розеток.
• Зажимы выравнивания потенциалов, выполненные в винтовом исполнении или стандарта DIN.
• Клеммы заземления, также винтовые или стандарта DIN.
• Розетка RJ-45 для подключения к компьютерной сети (опционально).
• Розетка RJ-11 для телефонной или радиосети (опционально).
• Кнопка вызова (модели РИНГ-КВ или РИНГ-КВВ), которая интегрируется в систему вызова персонала.
• Часы (устанавливаются по желанию заказчика).
• Дополнительное оборудование по индивидуальному запросу.

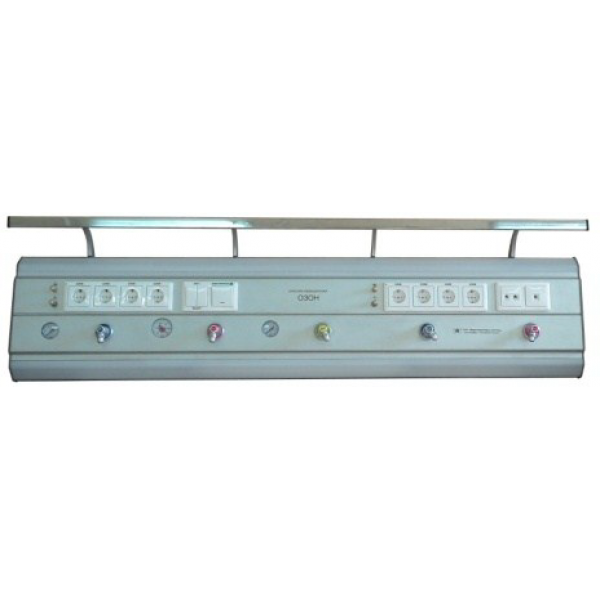

Освещение в световых консолях

В световых консолях могут быть установлены встроенные светильники для местного и общего освещения, а также ночник. Тип освещения выбирается в зависимости от предпочтений: люминесцентные или светодиодные светильники доступны на заказ.

Электрическая секция консоли адаптируется под конкретные задачи и требования, обеспечивая удобство и надежность при эксплуатации.

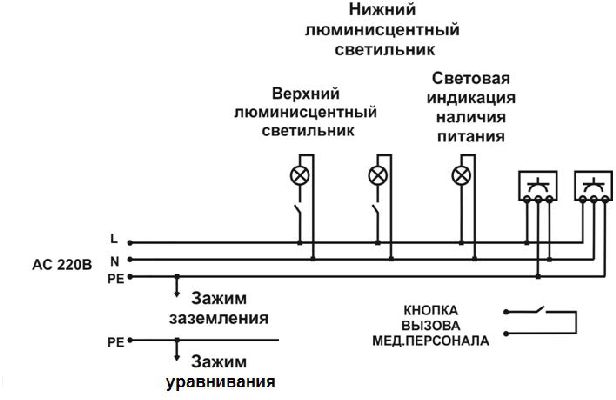

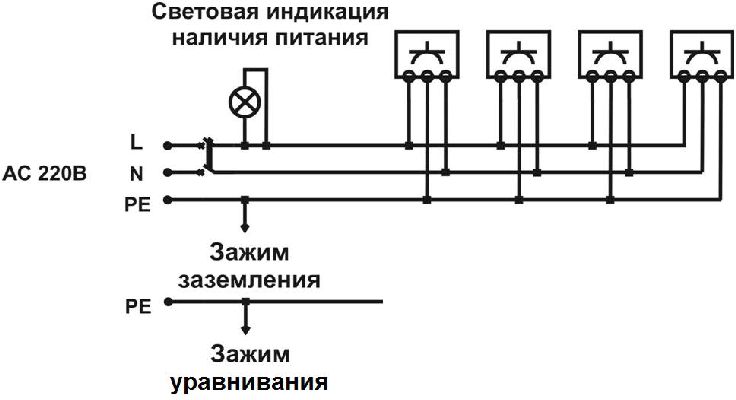

Схема подключения:
